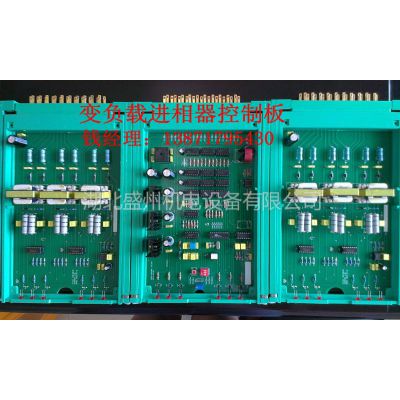

湖北盛州机电钱小姐很荣幸为您推荐变负载进相器控制板主板驱动板。变负载进相器控制板主板驱动板是湖北盛州机电设备有限公司的主要产品之一。变负载进相器控制板主板驱动板一套共三块，一块变负载进相器主控制板。两块为进相器触发板。我司有襄阳更大电气公司生产的各类进相器主板，控制板，欢迎您来电详询。此型号为湖北天工电气生产的静止式进相器原厂专用进相器控制板，也称进相器主板，副板等。咨询时，须知道您的进相器控制板是插拔式还是老式控制板。WZDQ-wp5-QUD湖北万州进相器控制板厂价直销，联系人，钱小姐：13871795430。WZDQ-wp5-QUD万州电气变负载进相器控制板质量好，行业质保。

控制板故障检修

当控制板上的指示灯不正常，则表明控制单元有故障。解决方法如下：

A、进相器主板

①L1、L2、L3、不是循环显示，若有某一个指示灯一直不亮或一直亮着。

a、把主板上的四位拔码开关全部拔到“ON”的位置，接通电源，此时显示正常，则需更换IC210；若仍不正常，则需更换IC211。

换好后，拔码开关一定要拔回到原来的位置。

b、若进行a步检修更换后仍不正常，则说明电流传感器损坏：

L1——对应TA1

L2——对应TA2

L3——对应TA3

哪一个灯不正常，即更换相对应的传感器。

②L1、L2、L3均不周期性地闪亮，而其它各灯均正常。

a、把主板上的四位拔码开关全部拔到“ON”的位置，接通电源，此时显示正常。则需更换IC210；若仍然不正常，则需更换IC211。

b、若进行a步后仍然不正常，则须更换IC205或IQ207。

③L4、L7、L8、有一个不亮，则表明相应电源有问题，须更换相应的7805、7815或7915。

④若L1、L2、L3正常而L6灭，则更换IC207或IC209（4N35）。

B、进相器驱动板

①一个板上有部分灯亮，则说明有一个2004坏，应更换。

②一个板上全部灯不亮，则须更换555。

C、若三块板上的指示灯均不正常，则首先应把两块驱动板上的555都换掉。

注意：①检修控制板时，能把U与205断开。

②严禁随意带电插拔控制板。

③若检修有困难，请及时来电话与我们联系。
